Gledopto GL-SD-003P Pro AC Dimmer zigbee

Detailní popis produktu

POPIS PRODUKTU

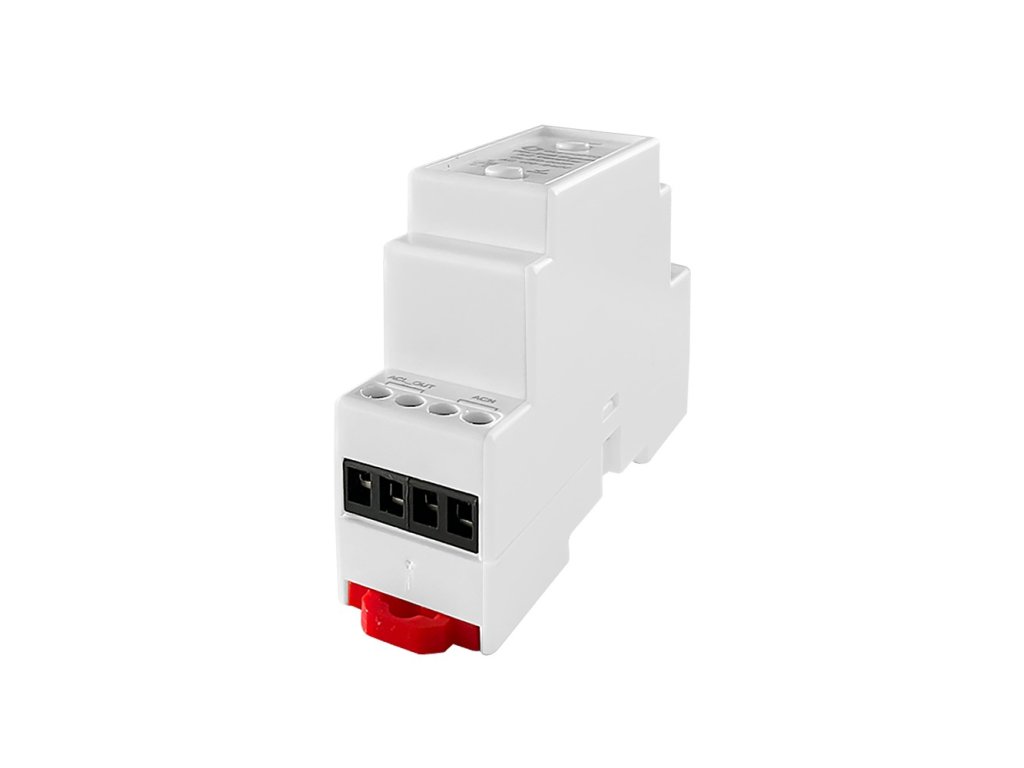

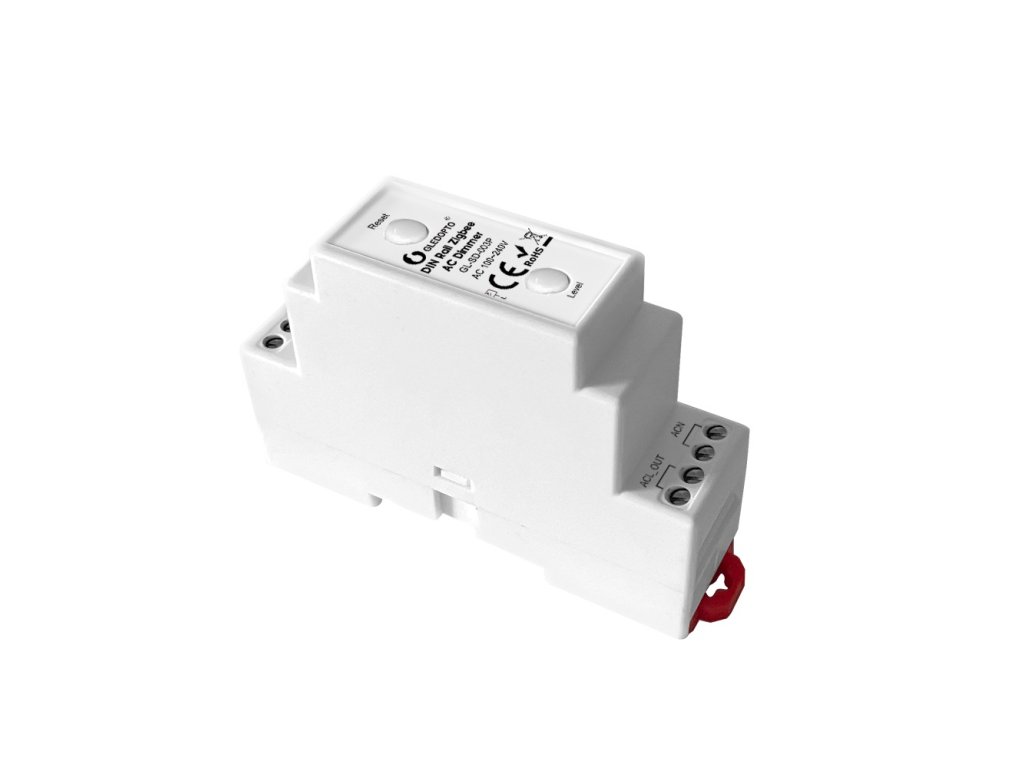

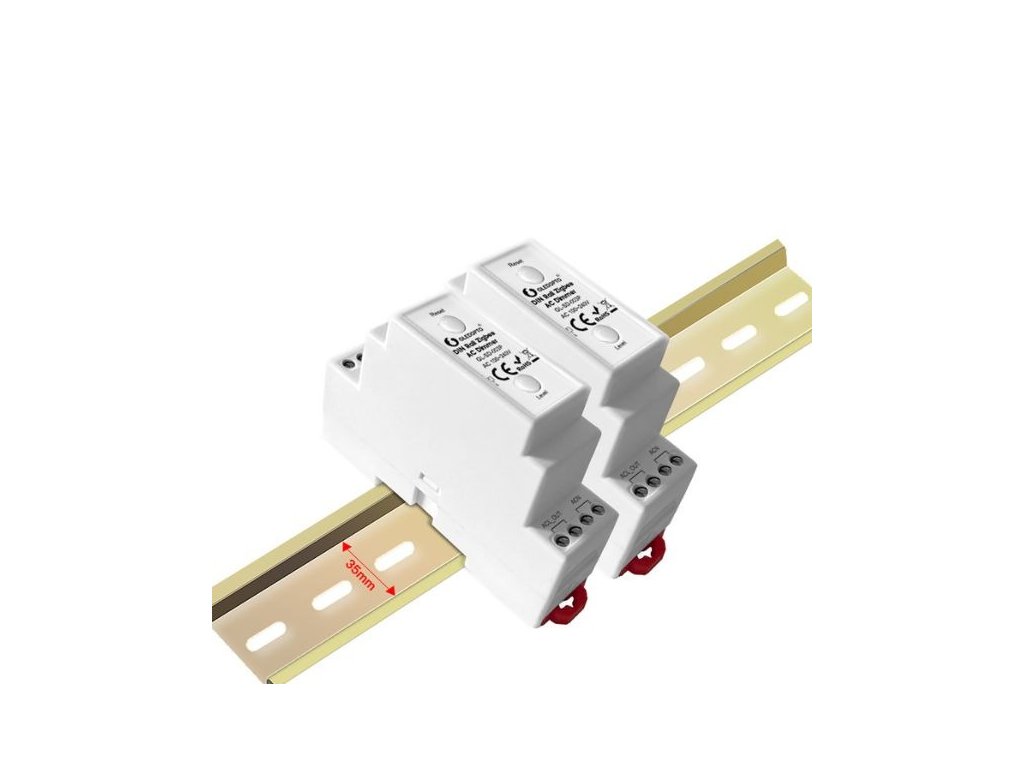

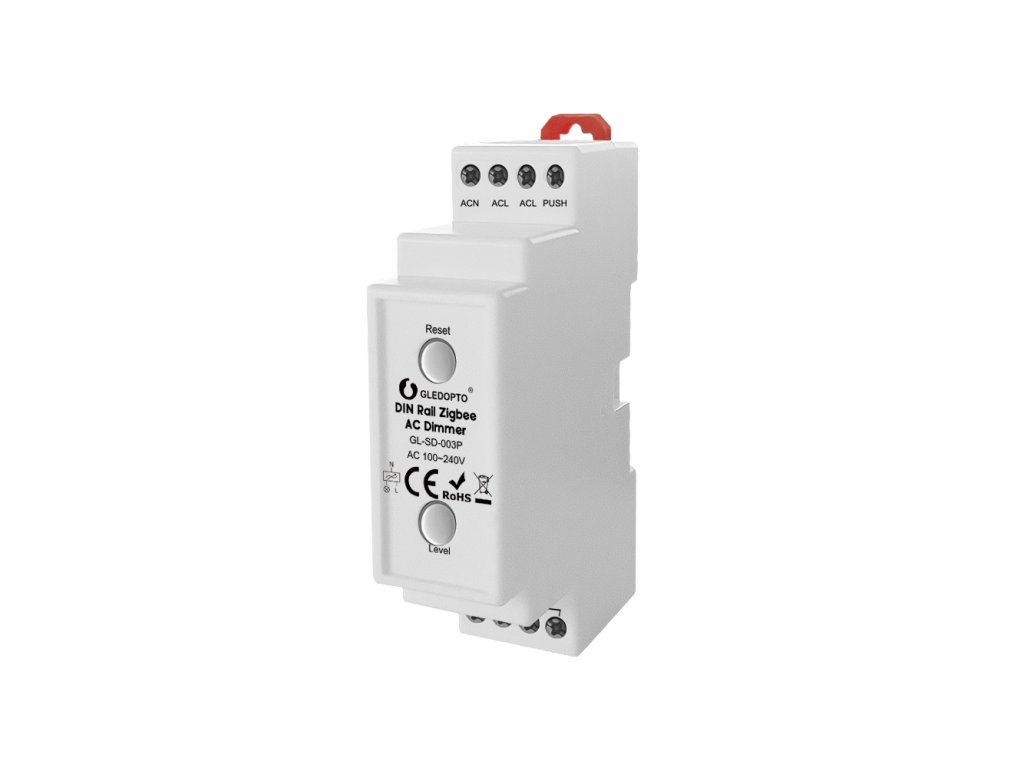

Dimmer Zigbee AC Dimmer na DIN lištu lze použít pro přepínání a stmívání jasu světel.

SPECIFIKACE

• Rozměry: 92×24×59 mm
• Číslo modelu: GL-SD-003P

• Vstupní napětí: 100~240 V AC
• Výstupní napětí: 100~240VAC

• Výstupní proud: 1,5 A Max
• Krytí: IP20

• Rádiová frekvence: 2,4 GHz
• Provozní teplota: -20°C~60°C


KOMPATIBILNÍ TYPY ZÁTĚŽE

Symbol zatížení	Typ zatížení	Ma) (maximální zatížení
	Stmívatelné LED žárovky	200W@220V 100W @ 110V
	Stmívatelné LED ovladače	200W@220V   100W @ 110V
	Žárovkové osvětlení, HV halogenové žárovky	400W @ 220V 200W @ 110V
	Nízkonapěťové halogenové osvětlení s elektronickými transformátory	200W@220V 100W @ 110V

Schémata zapojení

FUNKCE ZAŘÍZENÍ:

Funkce tlačítka „RESET“.

1. Nastavení MIN jasu
   Dlouhým stisknutím tlačítka „Reset“ nastavte „MIN jas“, jas světla se postupně snižuje. Po uvolnění tlačítka je nastavení „MIN jasu“ dokončeno, jas světla lze nastavit pouze mezi „MIN jasu“ a 100% jasu.
   Poznámka:
   Rozsah stmívání stmívače je 1%-100% (jas), ale některá světla mohou při ztlumení na 1% blikat, takže je potřeba „MIN Brightness Setting“.
2. RESET
   Krátkým stisknutím 5krát RESETujete zařízení.


Funkce tlačítka „LEVEL“.

1. ON/OFF
   Krátkým stisknutím tlačítka „Level“ zapnete/vypnete zařízení.
2. DIMMER
   Dlouhým stisknutím nastavíte jas světla.

RESETOVAT

RESETUJTE síť Zigbee

1. Metoda 1: Odstraňte zařízení z APP.
   Metoda 2: 5krát krátce stiskněte tlačítko „RESET“ na zařízení.
   Metoda 3: Zapněte/vypněte zařízení 5krát.
2. Kontrolka (připojená k zařízení) 4x zabliká, reset je proveden.
