Ochranný kryt XL pro venkovní čidlo do 46 × 46 × 12,3 mm (3D tisk)
Kód: 1956XL
Související produkty
Detailní popis produktu

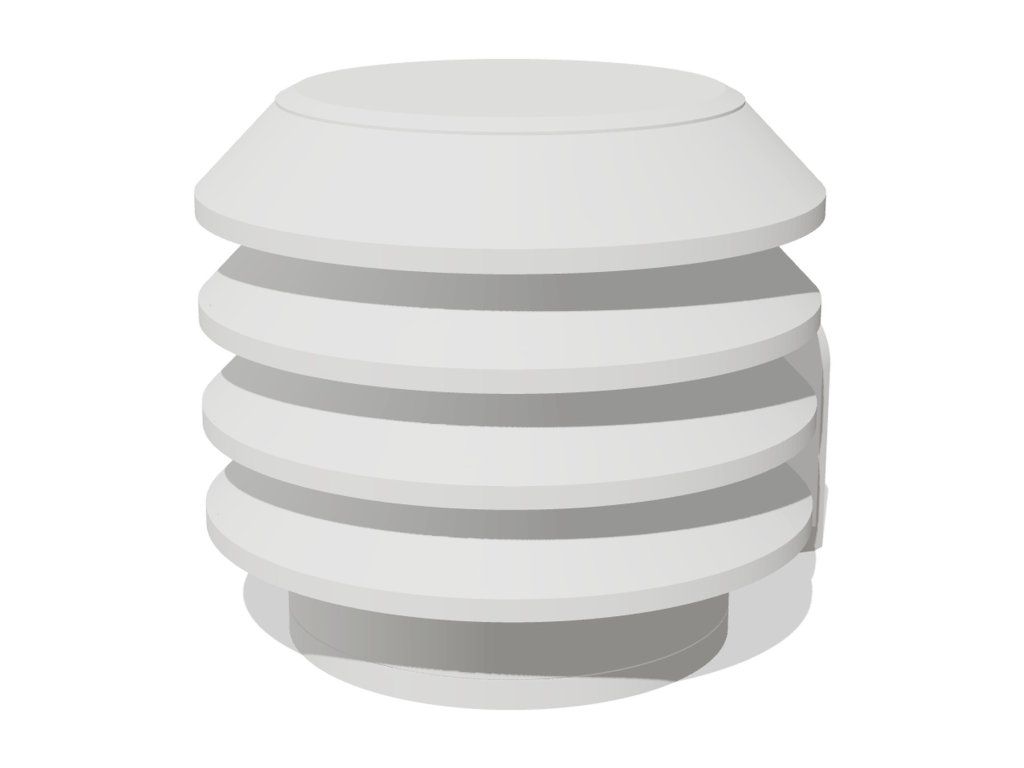

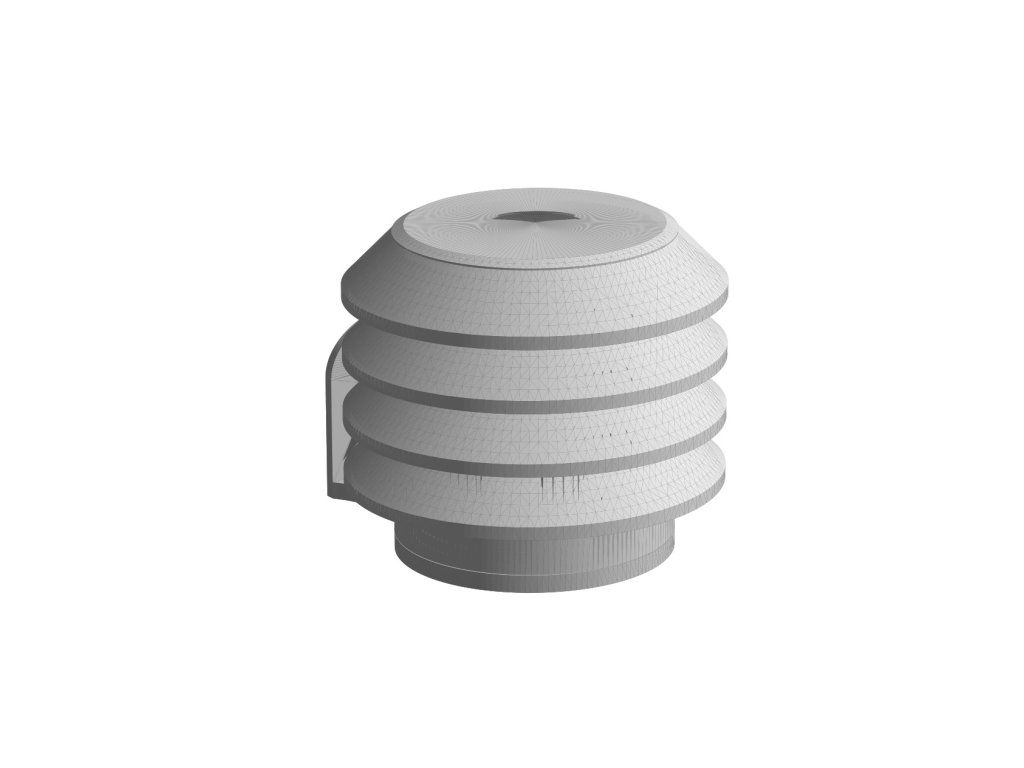

Ochranný kryt XL pro venkovní čidlo do 46 × 46 × 12,3 mm
Zvětšená verze našeho lamelového plastového krytu pro čidlo. Půdorys krytu i základny je rozšířený o 37 %, výška zůstala stejná – dovnitř se tak vejde ploché čidlo teploty a vlhkosti o rozměrech až 46 × 46 × 12,3 mm. Lamelová konstrukce funguje jako radiační štít: čidlo chrání před přímým sluncem, deštěm i sněhem a přitom ho nechává obtékat venkovním vzduchem.
Kryt je vyroben 3D tiskem. Čidlo není součástí balení.

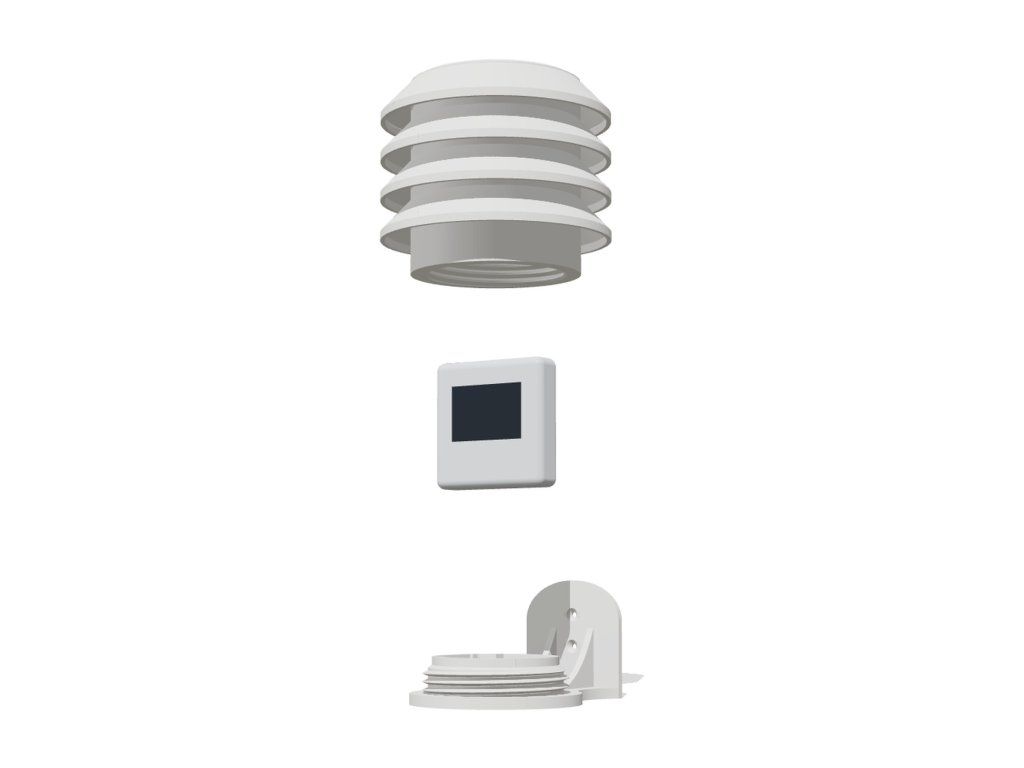

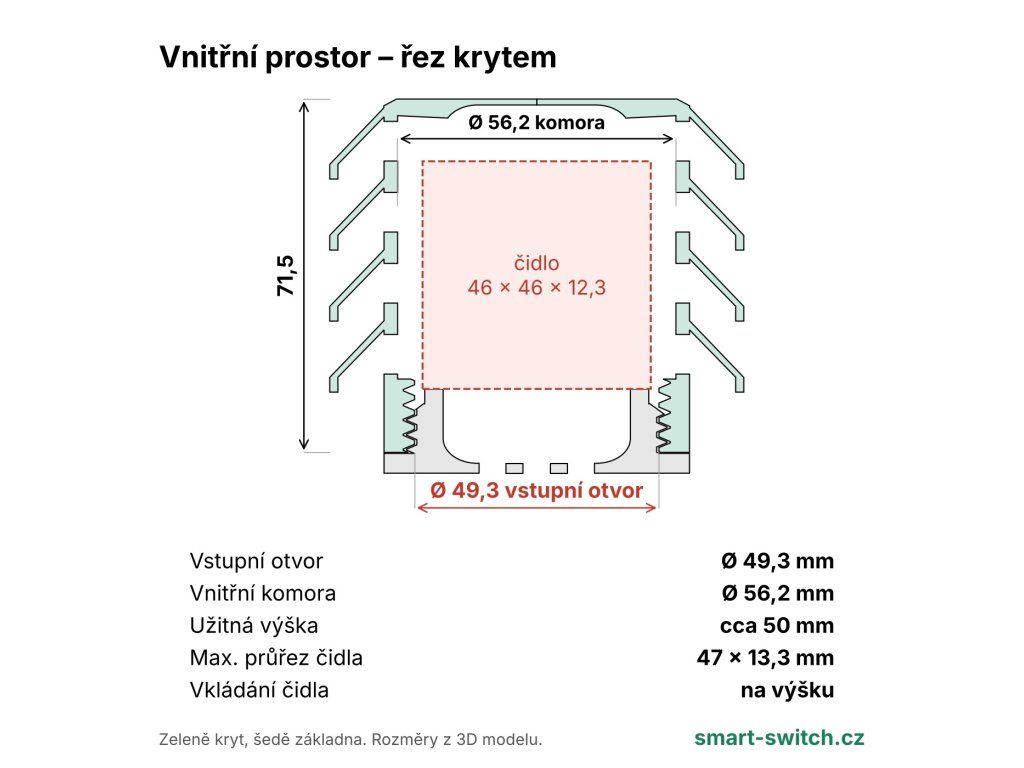

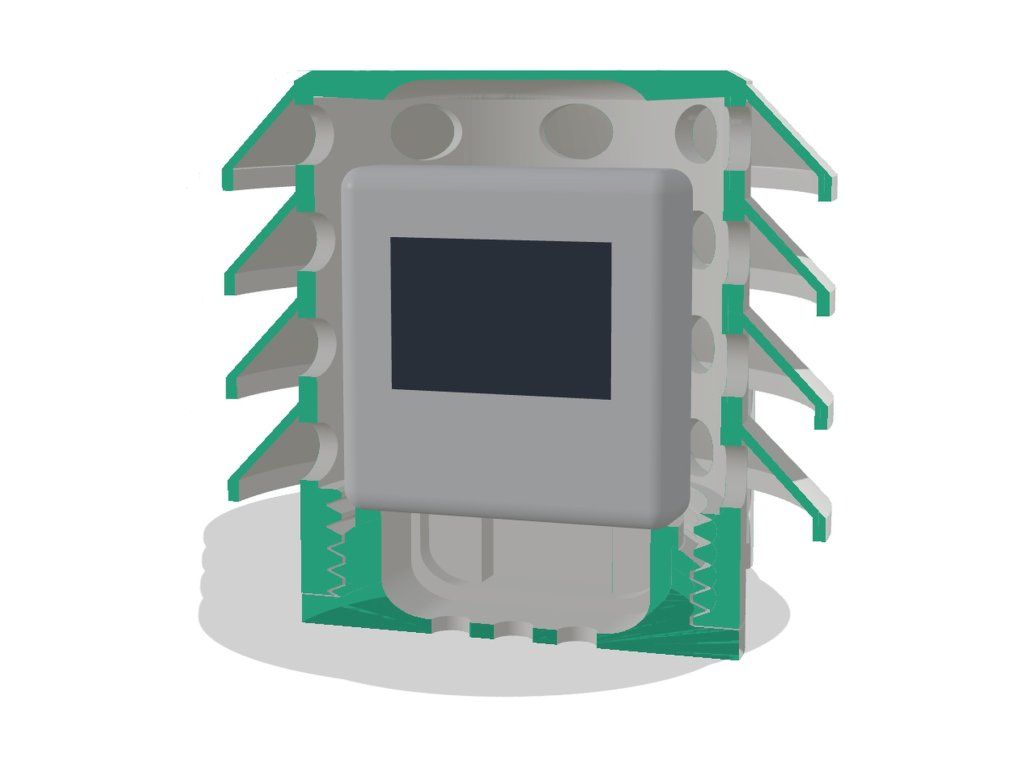

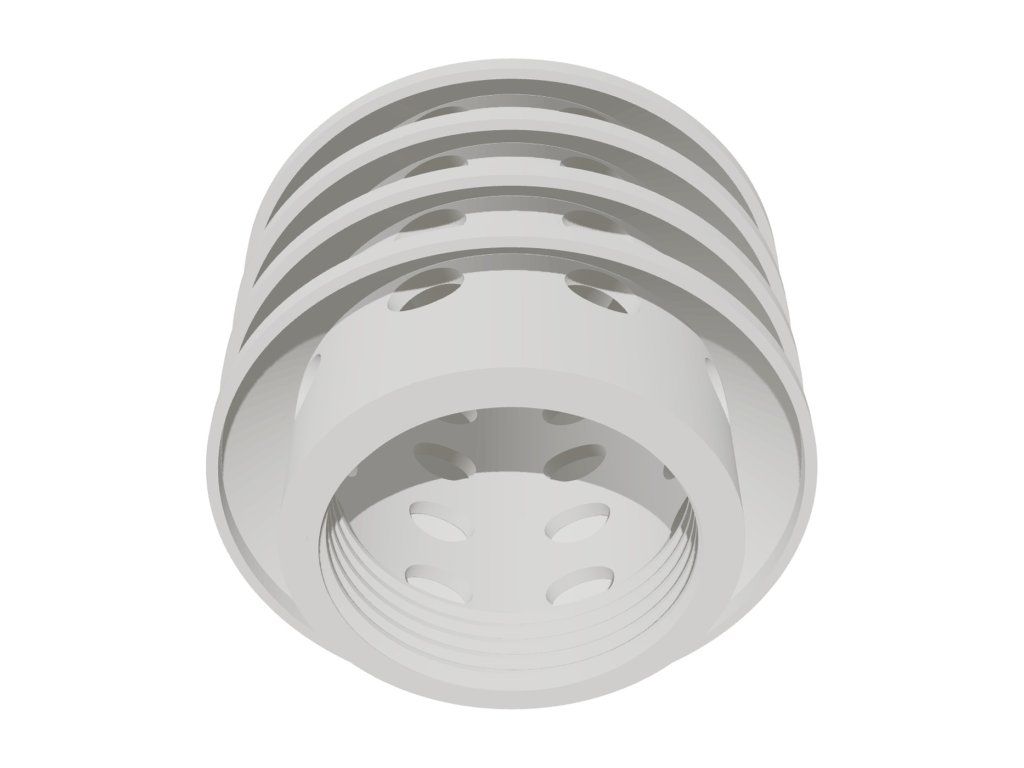

Vnitřní prostor – na co se vejde
Čidlo se vkládá na výšku (stojící na hraně) spodním otvorem a opírá se o horní okraj závitového prstence základny. Rozměry vnitřního prostoru:
| Vstupní otvor (vnitřní závit krytu) | Ø 49,3 mm |
| Průměr vnitřní komory | Ø 56,2 mm |
| Užitná výška pro čidlo | cca 50 mm (od opěrného prstence ke stropu komory) |
| Ověřené čidlo | 46 × 46 × 12,3 mm – vejde se natočené libovolně (0°, 45°, 90°) |
| Max. průřez čidla | 47 × 13,3 mm (úhlopříčka průřezu do cca 48,5 mm) |
| Vůle u čidla 46 × 12,3 mm | cca 0,8 mm na každou stranu v nejužším místě (otvor Ø 49,3 mm vs. úhlopříčka 47,6 mm) |
| Volno nad čidlem 46 mm | cca 4–8 mm |
Rozhodující je úhlopříčka průřezu čidla (šířka × tloušťka) – musí projít vstupním otvorem Ø 49,3 mm. Čidlo 46 mm široké tedy může být nejvýš cca 13 mm silné; užší čidla mohou být silnější.
Která čidla z naší nabídky se vejdou
Porovnali jsme rozměry čidel teploty a vlhkosti z našeho e-shopu s vnitřním prostorem krytu (podle rozměrů uváděných výrobci):
| Čidlo | Rozměry | Vejde se? |
| Zigbee 3.0 senzor teploty a vlhkosti | 35 × 35 × 8 mm | ✅ Ano, s velkou rezervou |
| Zigbee 3.0 senzor teploty a vlhkosti – Rozbaleno, nepoužito | 35 × 35 × 8 mm | ✅ Ano, s velkou rezervou |
| Sonoff SNZB-02P | 45 × 45 × 17,7 mm | ❌ Ne – příliš silné |
| Sonoff SNZB-02M | 45 × 45 × 17,6 mm | ❌ Ne – příliš silné |
| Sonoff SNZB-02B | 66,3 × 27,8 × 20 mm | ❌ Ne – příliš dlouhé |
| Avatto WHS10 | 67 × 27 × 21 mm | ❌ Ne – příliš dlouhé |
| Tuya TH01 | 75 × 25 × 20 mm | ❌ Ne – příliš dlouhé |
| Tuya senzor s IP65 (WiFi i Zigbee) | 73 × 27,5 × 23 mm | ❌ Ne – příliš dlouhé |
| Tuya / Gosund Zigbee LCD senzor | 56 × 56 × 23 mm | ❌ Ne |
| Sonoff SNZB-02WD/LD | 62,8 × 58,5 × 21,8 mm | ❌ Ne (je navíc sám IP65) |
U čidla jiného výrobce porovnejte jeho rozměry: nejdelší strana max. cca 50 mm a úhlopříčka průřezu (zbylé dva rozměry) do 48,5 mm.

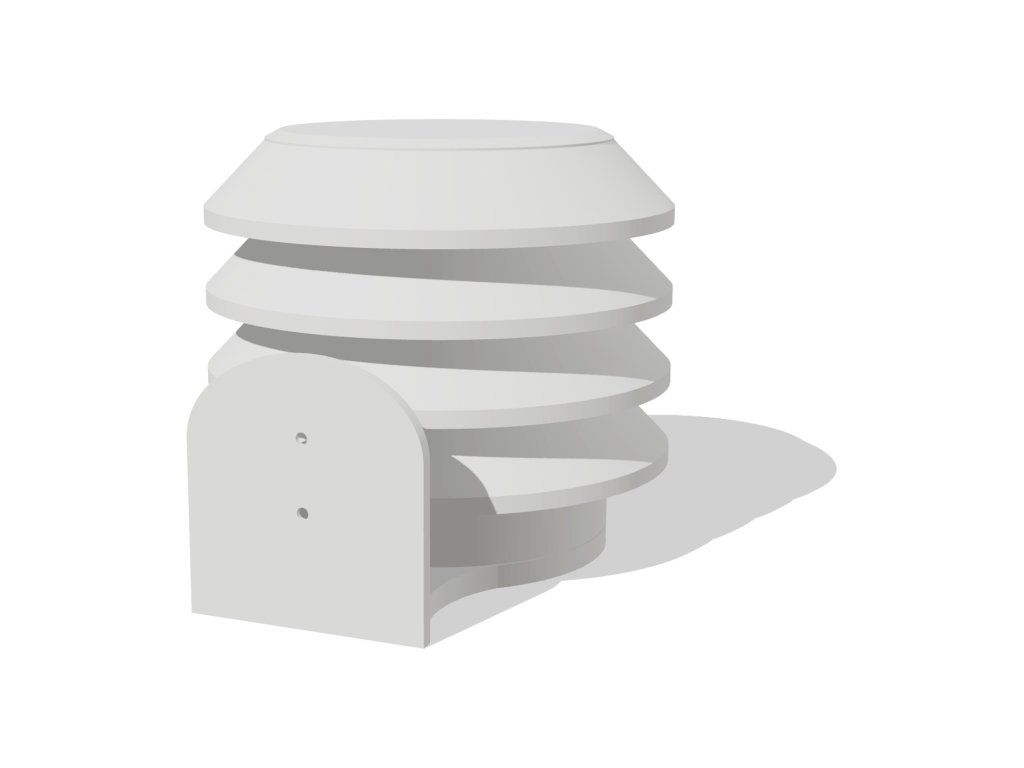

Konstrukce a funkce
- 4 lamely se stříškou – brání přímému slunci a srážkám, vzduch přitom proudí mezerami mezi lamelami.
- Šroubovací spojení – kryt se našroubuje na závitový prstenec základny. Závit má stejné stoupání jako původní kryt, obě části jsou zvětšené shodně a do sebe pasují.
- Základna s nástěnnou destičkou – destička 41 × 40 × 2,4 mm se zaoblenou horní hranou, zpevněná dvěma žebry.
Jak kryt vypadá na domě a na zahradě
Kryt se hodí na fasádu domu, plot, pergolu nebo zahradní sloupek. Pro co nejpřesnější měření ho umístěte do stínu (ideálně na severní stranu), ve výšce cca 1,5–2 m a mimo sálající stěny, okna a výdechy tepla. Obrázky níže jsou ilustrační vizualizace, nikoli fotografie.

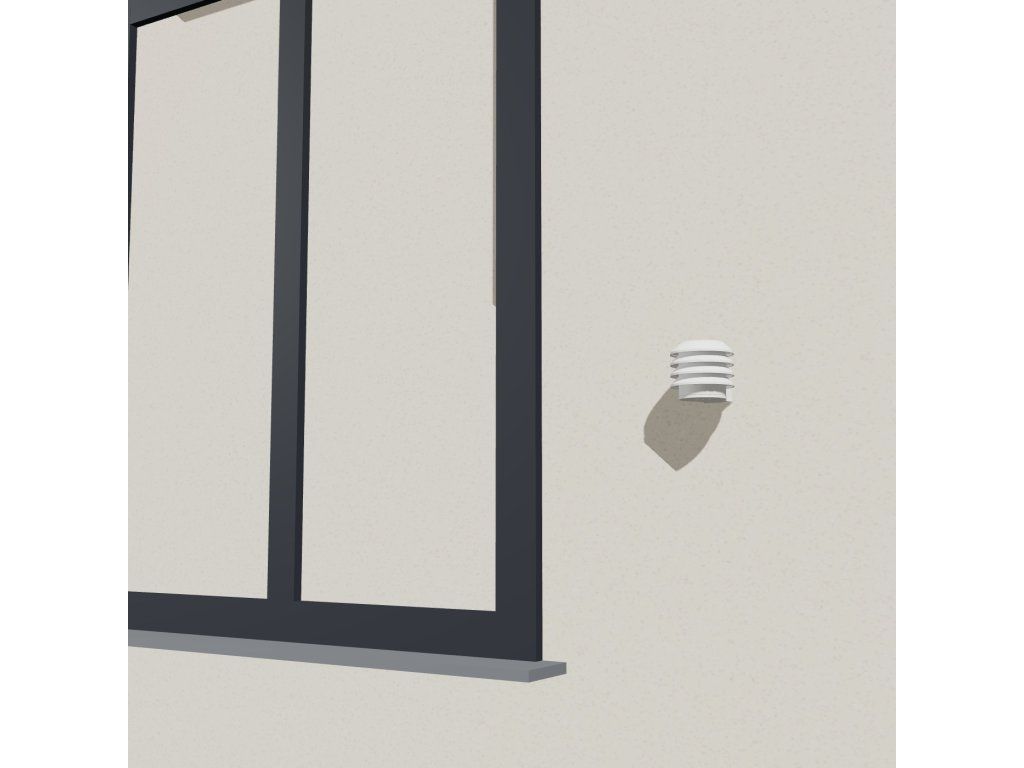

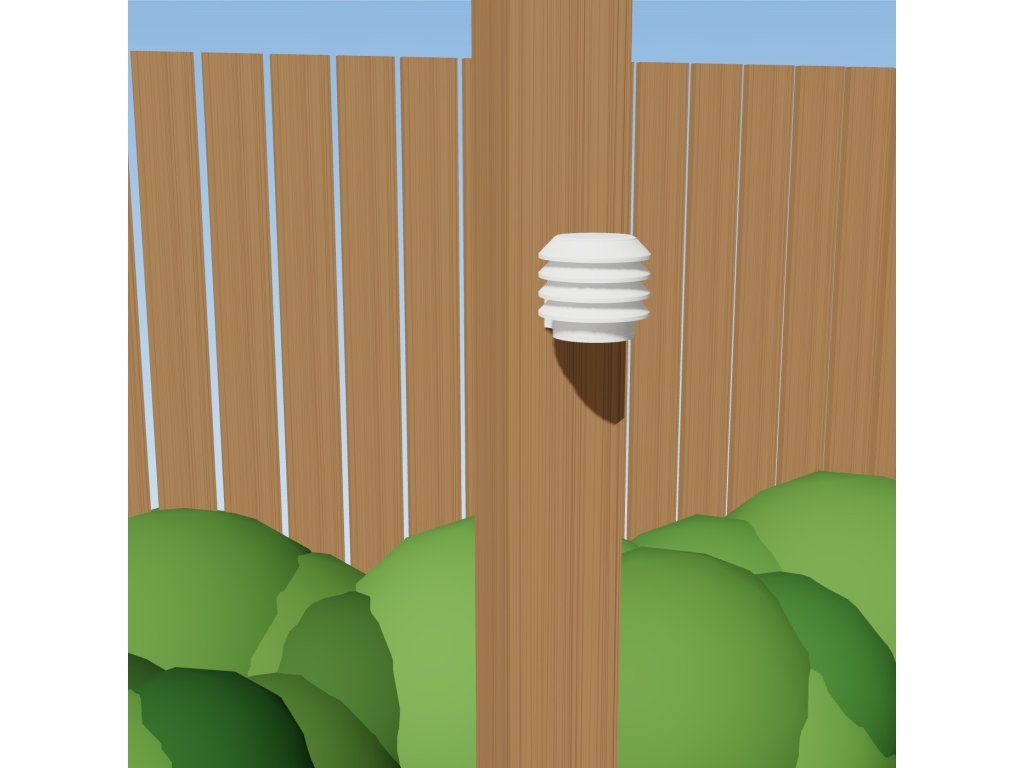

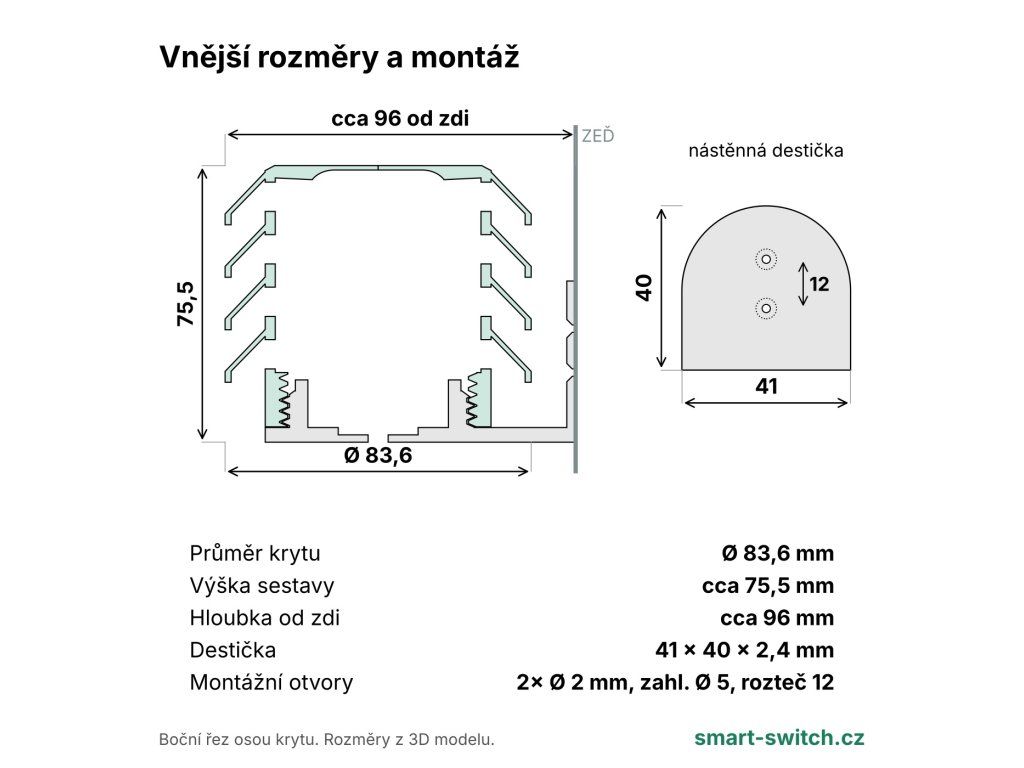

Vnější rozměry a montáž
| Průměr krytu | Ø 83,6 mm |
| Výška krytu | 71,5 mm |
| Výška sestavy (kryt + příruba základny) | cca 75,5 mm |
| Příruba základny | Ø 61,6 mm |
| Odstup osy krytu od zdi | cca 54 mm (celková hloubka od zdi cca 96 mm) |
| Nástěnná destička | 41 × 40 × 2,4 mm |
| Montážní otvory | 2× Ø 2 mm se zahloubením Ø 5 mm, rozteč 12 mm (svisle) |
Postup: přišroubujte základnu na zeď, plot nebo sloupek, vložte čidlo na výšku do prstence a našroubujte kryt.
Tiskové soubory (STL)
V záložce Soubory najdete modely ke stažení: SensorCover_46x46.stl (kryt) a SensorBase_46x46.stl (základna). Modely jsou uzavřené (watertight) a připravené pro slicer, rozměry jsou v milimetrech. Pro venkovní použití doporučujeme UV odolný materiál (ASA nebo PETG) ve světlé barvě.
Obsah balení
- 1× kryt s lamelami
- 1× základna s nástěnnou destičkou
Časté dotazy
Vejde se dovnitř Sonoff SNZB-02P?
Ne. SNZB-02P má rozměry 45 × 45 × 17,7 mm – je příliš silné a vstupním otvorem Ø 49,3 mm neprojde. Kryt je určen pro plochá čidla do tloušťky cca 13 mm.
Mohu čidlo vložit naplocho?
Ne, plocha 46 × 46 mm má úhlopříčku 65 mm a otvorem neprojde. Čidlo se vkládá vždy na výšku.
Je v balení i čidlo nebo šrouby?
Ne, dodáváme pouze kryt a základnu. Použijte vruty o průměru do 2 mm se zápustnou hlavou do Ø 5 mm.
Jsou k dispozici i soubory STEP pro úpravy?
Ne, k dispozici jsou pouze STL soubory pro tisk.
Je kryt vodotěsný?
Ne. Kryt chrání před přímým deštěm a sluncem, ale je záměrně prodyšný – pro přesné měření musí vzduch proudit kolem čidla. Při hnaném dešti nebo mlze může vlhkost proniknout dovnitř.
Doplňkové parametry
| Kategorie: | Doplňky a služby |
|---|---|
| Hmotnost: | 0.15 kg |
| Určeno pro čidla: | do 46 × 46 × 12,3 mm (vkládá se na výšku) |
| Ověřená čidla z nabídky: | Zigbee 3.0 senzor teploty a vlhkosti (35 × 35 × 8 mm) |
| Max. průřez čidla: | 47 × 13,3 mm |
| Vstupní otvor (vnitřní): | Ø 49,3 mm |
| Vnitřní komora: | Ø 56,2 mm |
| Užitná výška pro čidlo: | cca 50 mm |
| Průměr krytu: | Ø 83,6 mm |
| Výška krytu: | 71,5 mm |
| Výška sestavy: | cca 75,5 mm |
| Hloubka od zdi: | cca 96 mm |
| Nástěnná destička: | 41 × 40 × 2,4 mm |
| Montážní otvory: | 2× Ø 2 mm, zahloubení Ø 5 mm, rozteč 12 mm |
| Spojení krytu a základny: | závit (šroubovací) |
| Počet lamel: | 4 |
| Výroba: | 3D tisk |
| Tiskové soubory: | STL (kryt + základna), rozměry v mm |
| Obsah balení: | kryt, základna (bez čidla a vrutů) |
