Jak zapojit Sonoff TX schodišťovým způsobem?

Připravili jsme příklady zapojení Sonoff TX pro případy, kdy chcete světlo nebo světla ovládat více vypínači z více míst.

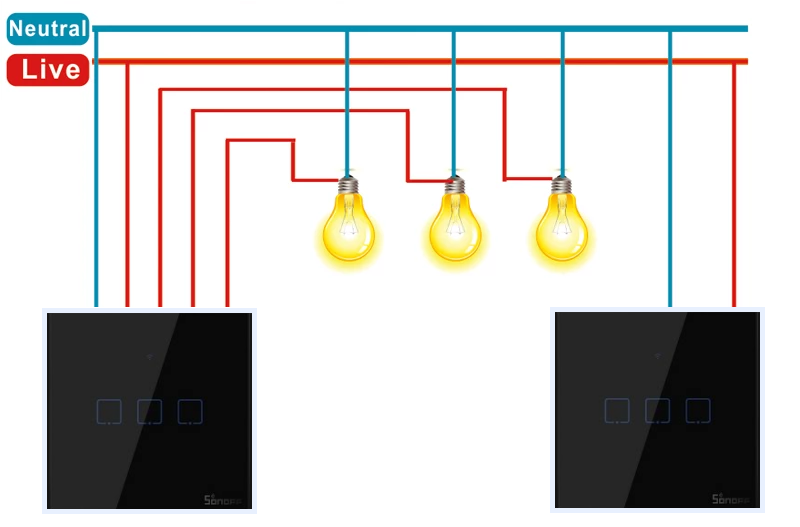

1. příklad ukazuje zapojení tří nezávisle ovládaných žárovek ze dvou různých míst. Vzhledem k tomu, že druhý vypínač není připojený přímo na zdroj světla, je třeba nastavit v aplikaci jednotlivým tlačítkům funkce pomocí chytré scény, logika scén bude následující:

• pokud se první kanál na prvním vypínači zapne, zapni první kanál na druhém vypínači
• pokud se první kanál na prvním vypínači vypne, vypni první kanál na druhém vypínači
• pokud se první kanál zapne na druhém vypínači, zapni první kanál na prvním vypínači
• pokud se první kanál vypne na druhém vypínači, vypni první kanál na prvním vypínači

Tento postup opakujeme pro každý kanál, díky tomu zajistíme, aby se všechny kanály provázaly. V případě zapojení více kanálů pro jedno světlo (viz další schéma) přidáme do logiky i další zařízení:

• pokud se první kanál na prvním vypínači zapne, zapni první kanál na druhém a na třetím vypínači
• pokud se první kanál na prvním vypínači vypne, vypni první kanál na druhém a na třetím vypínači
• pokud se první kanál zapne na druhém vypínači, zapni první kanál na prvním a na třetím vypínači
• pokud se první kanál vypne na druhém vypínači, vypni první kanál na prvním a na třetím vypínači

Slabinou tohoto propojení je, že v případě výpadku připojení k internetu světlo rozsvítíte pouze hlavním vypínačem, který je fyzicky propojen se světelným zdrojem.

Další možností je využít typy vypínačů s RF modulem, jako například Sonoff TX2, Sonoff TX3, nebo eWeLink mechanický tlačítkový, tento vypínač použít jako hlavní (tedy kabelově připojený ke zdroji světla) a k němu připárovat RF zařízení (Sonoff T2EU-RF, Sonoff RM433, RF tlačítkový bateriový), která umí pomocí RF signálu překlopit polaritu vypínače: tedy pokud je zapnutý, RF signál ho vypne, pokud je vypnutý, RF signál ho zapne.
