Zigbee 3.0 spínač 5V / 12–32V DC – reléový modul

Malý reléový modul pro nízké napětí, který přidá dálkové ovládání zařízením, jež žádnou chytrou funkci nemají – motoru vrat, kotli, zvonku, čerpadlu nebo elektrickému zámku. Spíná beznapěťovým kontaktem, takže nezáleží na tom, jestli má ovládaný obvod vlastní napájení. Není to zařízení SONOFF – jde o generický modul se Zigbee 3.0, který se páruje s bránou eWeLink i Tuya. Zigbee brána je pro provoz nutná.

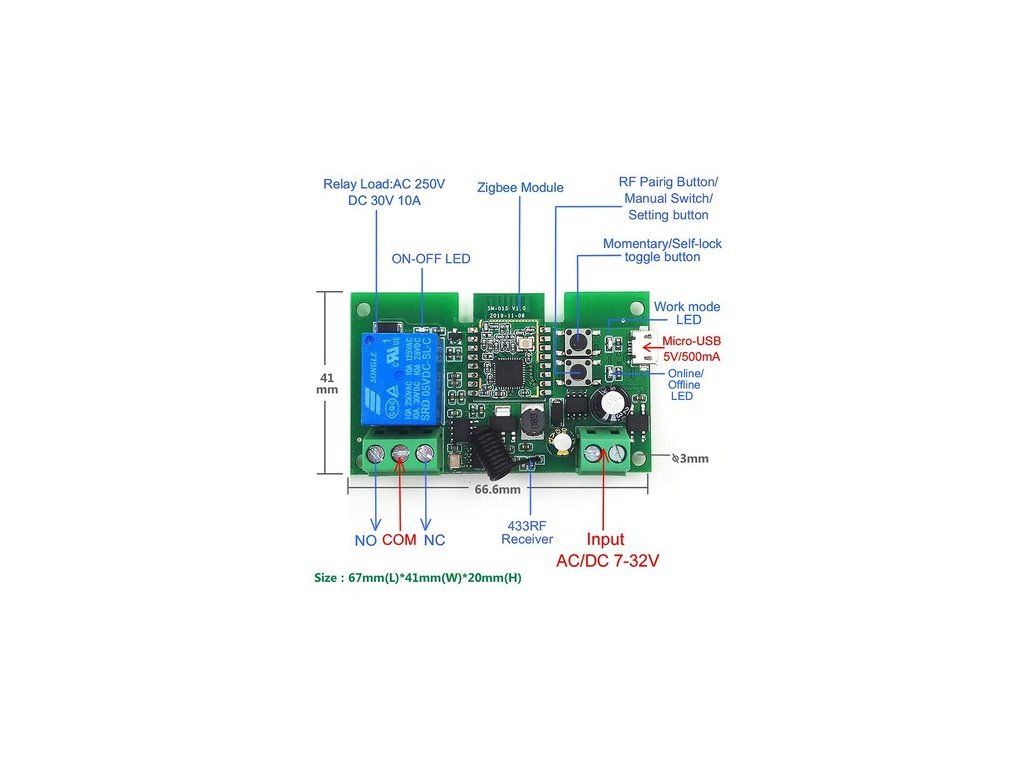

Beznapěťový kontakt NO/NC

Výstup je suchý kontakt – relé jen spojí nebo rozpojí dva vodiče a do obvodu nepouští žádné napětí. Přesně to potřebují svorky pro tlačítko u pohonu vrat, vstup termostatu na kotli nebo domovní zvonek. Zatížení je až 10 A na kanál.

Dva režimy spínání

Self-lock – povel zapne nebo vypne a stav zůstane, dokud ho nezměníte. Hodí se pro osvětlení, čerpadlo nebo topení.
Inching – modul sepne jen na krátký impuls a sám se vrátí zpět. To je režim pro pohony vrat a bran, které reagují na stisk tlačítka.

Napájení 5 V i 7–32 V

Modul se napájí buď 5 V DC přes microUSB, nebo 7–32 V AC/DC přes svorkovnici. Dá se tak připojit na 12V nebo 24V zdroj, který už u vrat, zabezpečení nebo zvonku bývá, a nemusíte tahat další adaptér.

Jeden, dva, nebo čtyři kanály?

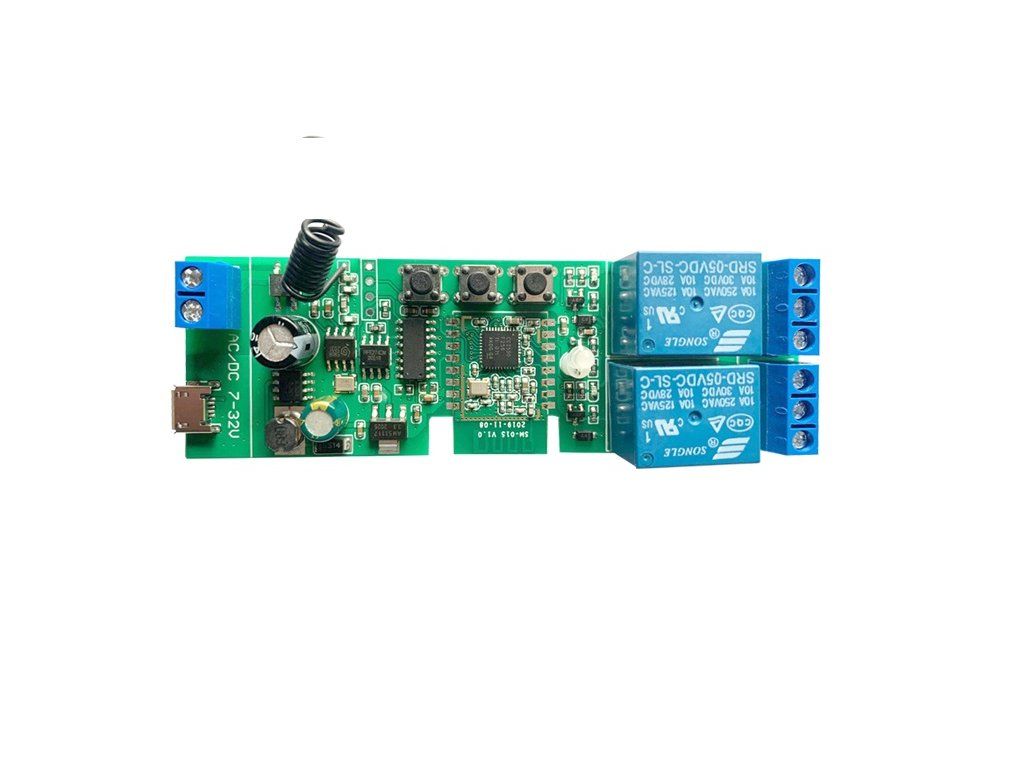

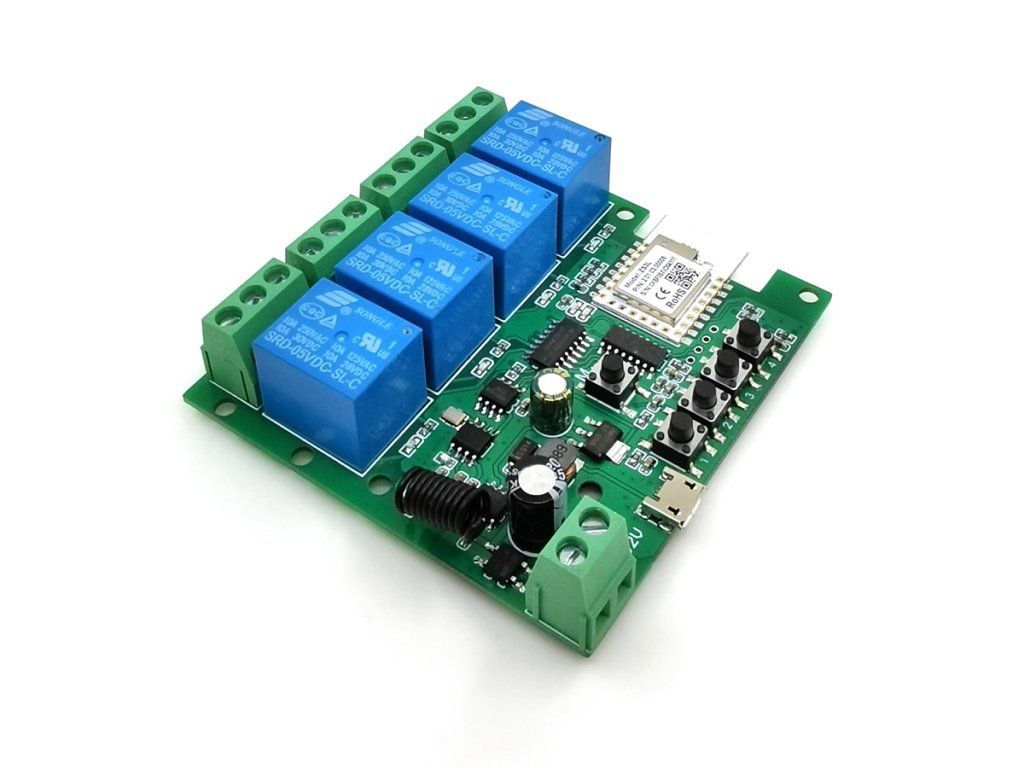

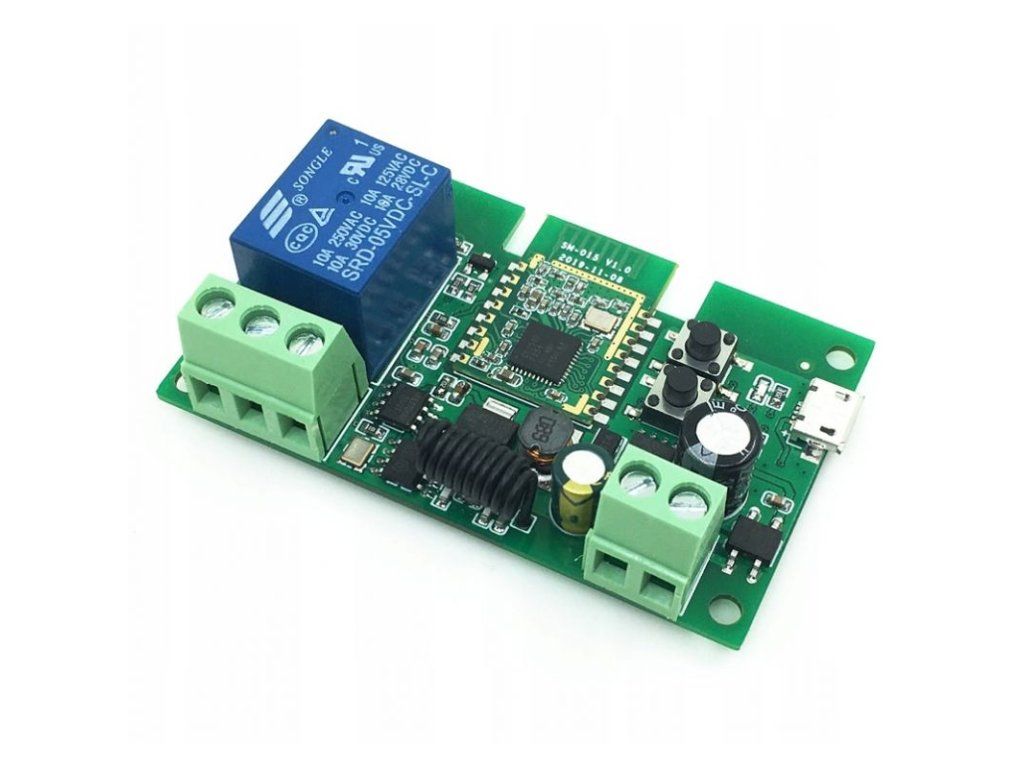

Jednokanálová varianta stačí na jedno zařízení – vrata, kotel, zvonek. Dvoukanálová se hodí tam, kde jsou dva povely, typicky otevřít a zavřít nebo dvě branky. Čtyřkanálová je řešení do rozvaděče, kde se z jednoho místa ovládá víc okruhů. Každý kanál se v aplikaci tváří jako samostatný spínač a dá se pojmenovat i zapojit do scén zvlášť.

Tuya i eWeLink, a taky Home Assistant

Modul je standardní Zigbee 3.0 zařízení, takže není vázaný na jednu aplikaci. Spárujete ho s bránou eWeLink (ZB Bridge Pro, ZB Bridge Ultra, iHost, NSPanel Pro, Dongle-E) i s bránou Tuya / Smart Life, funguje i se SmartThings, Amazon Echo se Zigbee, ConBee II a deCONZ. Do Home Assistantu se dostane přes Zigbee2MQTT nebo ZHA, tedy zcela bez cloudu. Podle použité brány se pak ovládá v aplikaci eWeLink, Smart Life nebo přímo v Home Assistantu.

Časté dotazy

Funguje bez Zigbee brány?
Ne. Zigbee zařízení se vždy páruje s bránou nebo USB donglem – samotná aplikace v telefonu nestačí. Pokud bránu nemáte, potřebujete ji dokoupit.

Do které aplikace patří – eWeLink, nebo Tuya?
Do obou, rozhoduje brána. Spárovaný s eWeLink bránou se objeví v eWeLinku, s Tuya bránou ve Smart Life. Souběžně v obou aplikacích být nemůže.

Můžu ho dát ven, třeba k vratům?
Modul nemá krytí proti vodě a provozní teplota je 0–40 °C. Patří do vnitřního prostoru – do rozvaděče, do krabičky u pohonu ve garáži nebo do chráněné dutiny. Do venkovního prostředí jen v samostatné vodotěsné krabičce.

Jaký je rozdíl mezi self-lock a inching?
Self-lock nechá kontakt sepnutý, dokud ho nevypnete. Inching sepne jen na okamžik, jako když zmáčknete tlačítko. Režim se přepíná v aplikaci.

Jak modul spárovat?
Bránu přepněte do režimu přidávání zařízení a na modulu podržte tlačítko, dokud kontrolka nezačne blikat. Přesný postup a délka stisku jsou v návodu k dané variantě.
